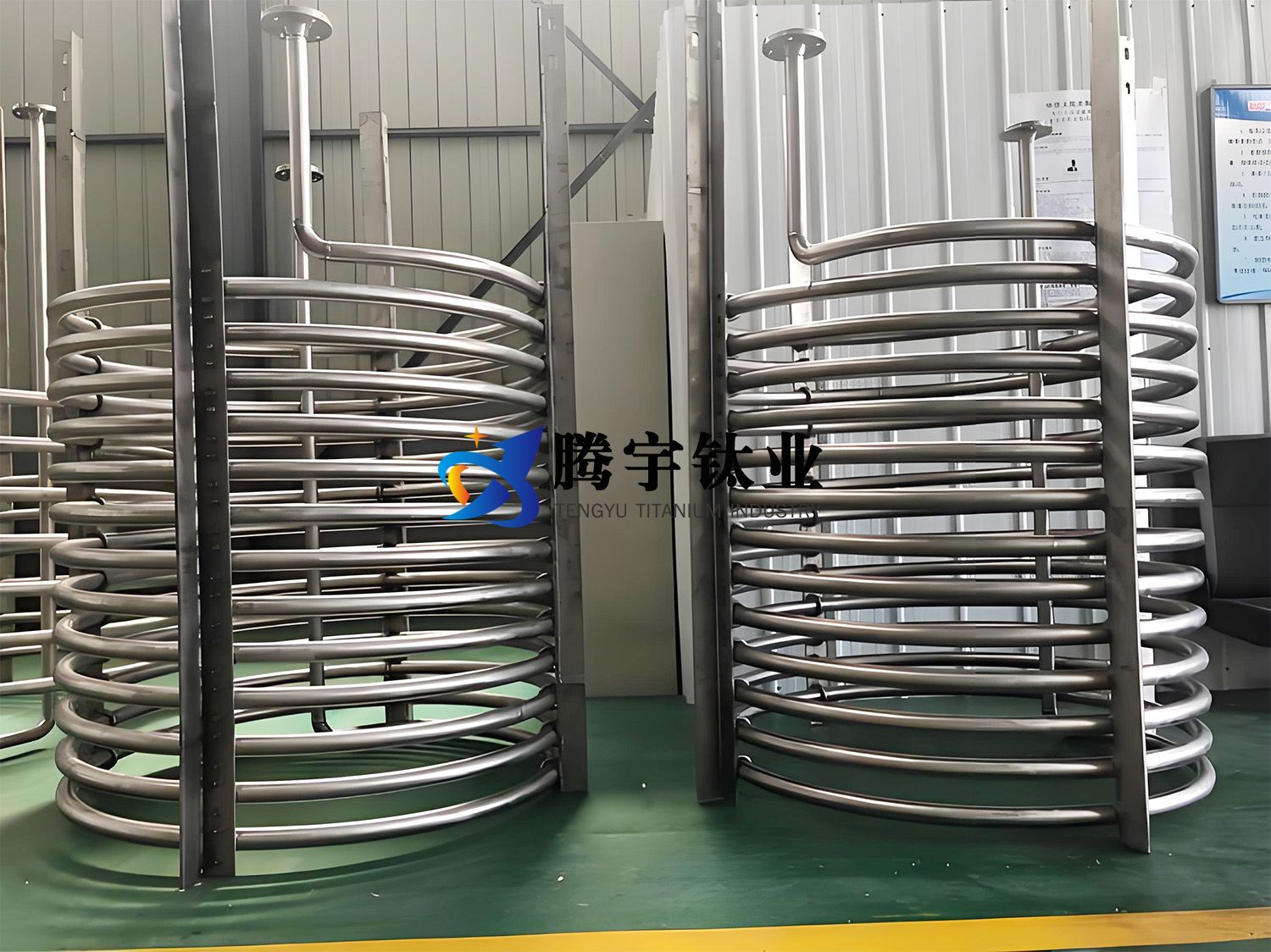

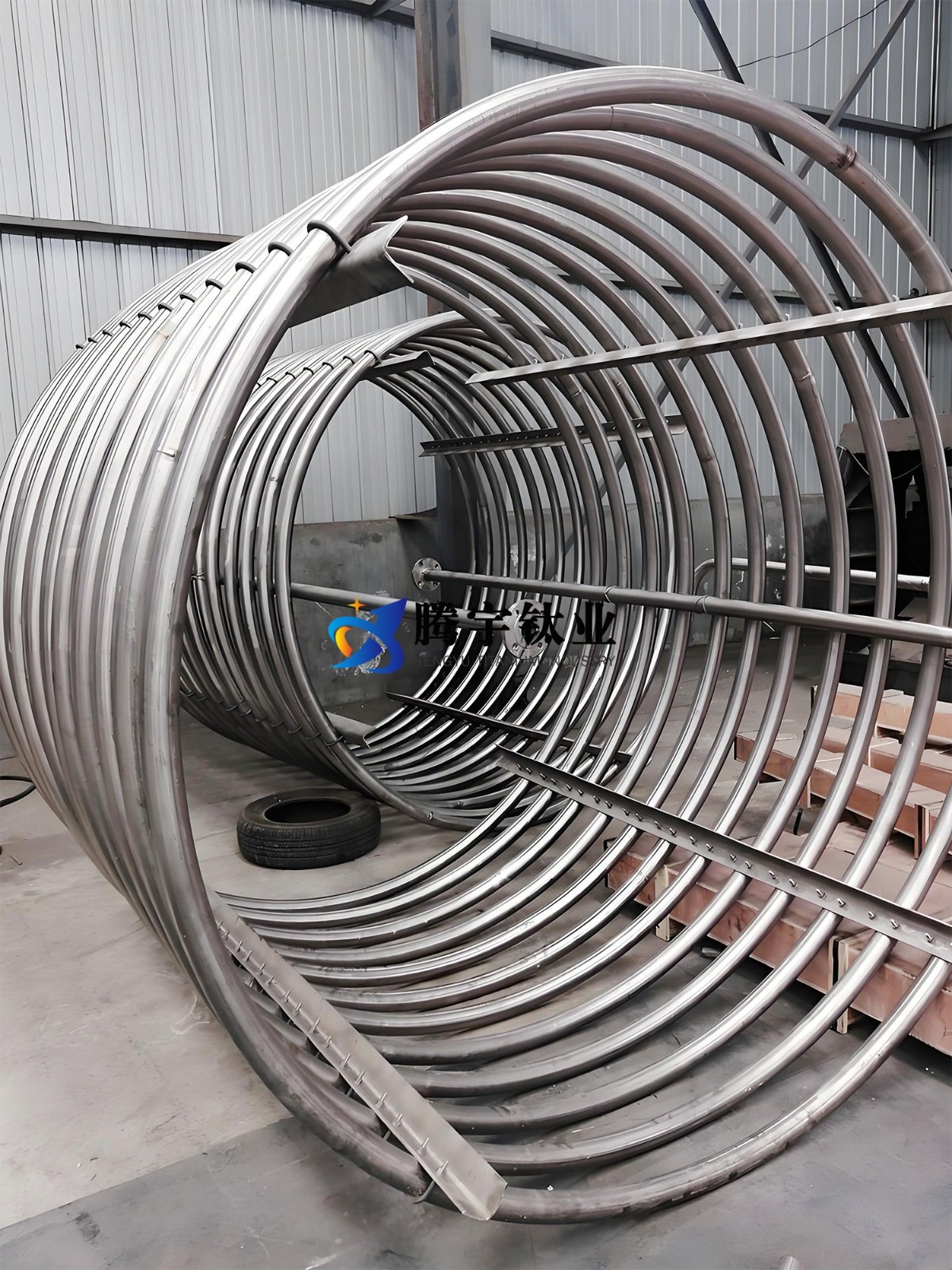

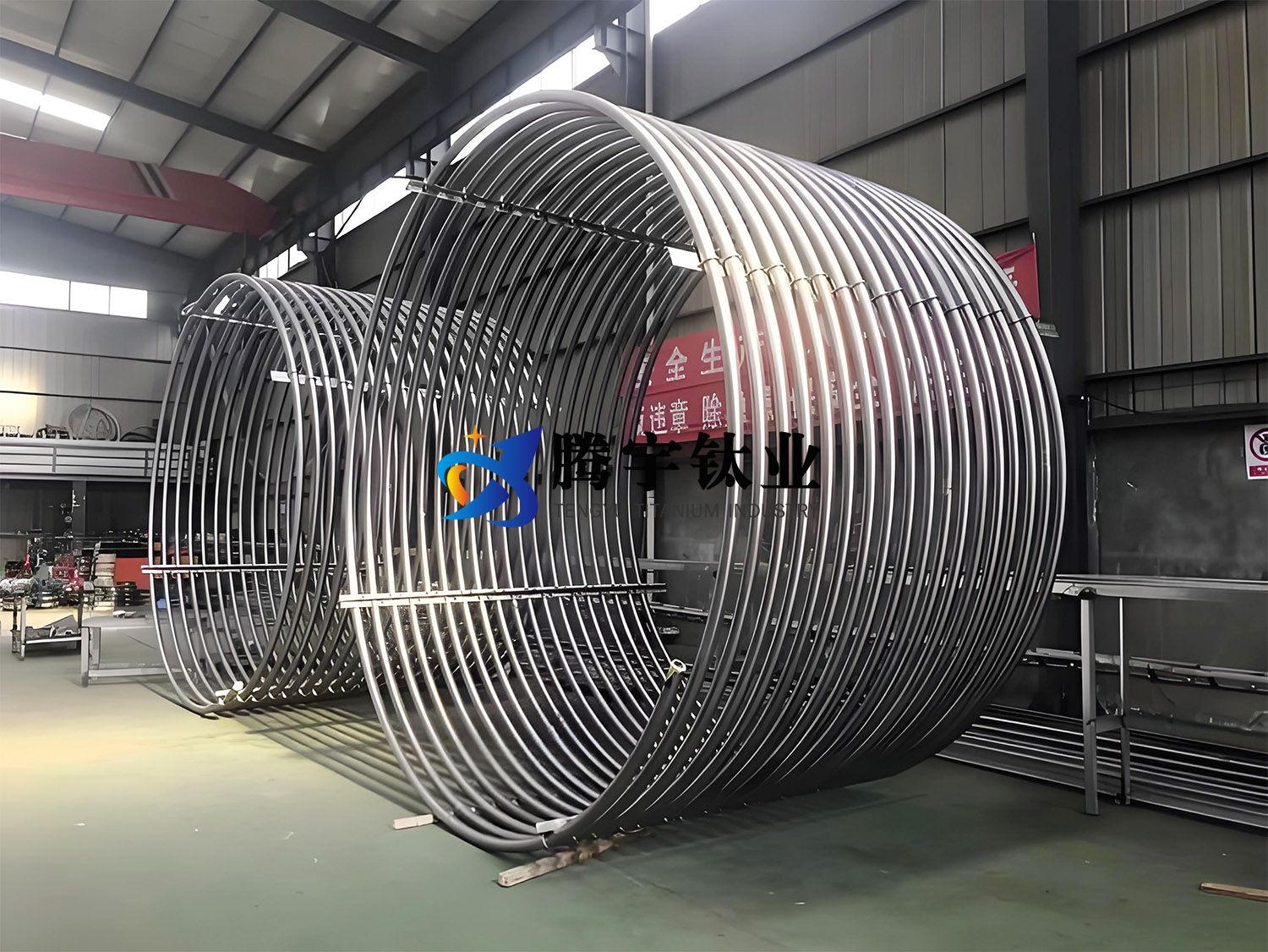

海洋能源用鈦盤管技術以高耐蝕、輕質高強的鈦合金為核心材料，通常選用工業純鈦或Ti-12（Ti-0.3Mo-0.8Ni）等抗縫隙腐蝕優化的合金牌號，通過殼管式/板式結構設計適配海水冷卻、熱能轉換等系統工況?。工藝上注重鈦管精密成型與耐壓密封技術的結合，依托試驗臺架驗證材料兼容性及抗生物污損性能，實現免維護或低維護的長壽命服役?。當前技術正朝著深海耐壓結構一體化、低成本制備工藝及海洋熱電系統集成化方向突破，預計2030年后將加速應用于巨型海洋熱電廠及深海能源采集裝備?。騰宇鈦業將海洋能源用鈦盤管的材質選型、制造工藝、相關標準等通過以下多表呈現，以便更多客戶選購。
一、海洋能源應用場景與鈦盤管優勢
| 應用領域 | 工況特點 | 鈦盤管核心優勢 |
| 潮汐能發電 | 高鹽霧、周期性載荷、生物附著 | 耐Cl?腐蝕（年腐蝕率＜0.001mm），抗空泡侵蝕，壽命＞30年 |
| 海水淡化系統 | 高溫（80-120℃）、高Cl?濃度 | 耐熱腐蝕（Ti-0.2Pd合金），傳熱效率比銅合金高15% |
| 海洋溫差發電 | 低溫海水（5℃）與溫水（25℃）交替循環 | 耐低溫脆性（-196℃沖擊韌性＞50J/cm2），無電偶腐蝕風險 |
| 水下能源設備 | 高壓（10-30MPa）、長期靜態負載 | 高強度-重量比（TC4抗拉強度＞900MPa），減重40% vs不銹鋼 |
二、鈦盤管材質選型與化學成分
| 牌號 | 國際對應牌號 | 主要成分（wt%） | 適用場景 |
| TA2（Gr2） | ASTM B338 Gr2 | Ti≥99.2, Fe≤0.30, O≤0.25 | 常規海水換熱（成本優先） |
| Ti-0.2Pd | ASTM B338 Gr7 | Ti≥99.0, Pd 0.12-0.25 | 高溫含Cl?介質（如濃鹽水） |
| TC4 | Ti-6Al-4V | Al 5.5-6.75, V 3.5-4.5 | 高應力潮汐能設備（強度優先） |
| Ti-6246 | Ti-6Al-2Sn-4Zr-6Mo | Al 5.5-6.5, Sn 1.8-2.2, Mo 5.8-6.2 | 深海高壓換熱（耐壓＞50MPa） |
三、關鍵性能參數
| 性能指標 | TA2 | Ti-0.2Pd | TC4 | Ti-6246 |
| 抗拉強度（MPa） | 340-480 | 450-600 | 895-930 | 1100-1250 |
| 屈服強度（MPa） | 280-400 | 350-500 | 825-869 | 1000-1150 |
| 耐Cl?極限濃度 | 35,000（常溫） | 全濃度（至飽和） | 20,000（80℃） | 50,000（深海高壓） |
| 熱導率（W/m·K） | 15.8 | 16.0 | 6.7 | 7.2 |
四、表面處理工藝與耐蝕設計
| 工藝類型 | 技術方案 | 性能提升效果 |
| 微弧氧化（MAO） | 生成50-100μm TiO?/Al?O?復合層，孔隙率＜5% | 耐空泡腐蝕壽命↑3倍，耐Cl?腐蝕率↓90% |
| PTFE內襯 | 內壁噴涂聚四氟乙烯（厚度50-200μm） | 防生物附著效率＞80%，結垢率↓70% |
| 激光毛化 | 飛秒激光制備微米級抗疲勞紋理（Ra 0.8-1.6μm） | 湍流換熱效率↑20%，壓降↓15% |
| 犧牲陽極保護 | 配套鋅/鋁合金陽極（消耗速率≤0.5kg/年·m2） | 全壽命周期免維護，成本↓40% vs涂層修復 |
五、制造工藝與流程
| 工序 | 技術要點 | 設備/工藝 |
| 管材成型 | 冷軋鈦帶（厚度0.5-5mm）螺旋卷管，精度±0.1mm | 高精度數控卷管機 |
| 焊接 | 自動TIG焊（氬氣純度≥99.999%），焊縫滲透探傷（PT）合格率＞99.9% | 機器人焊接工作站 |
| 表面處理 | MAO涂層（電壓400V，電解液含Na?SiO?/KOH），后封孔處理（硅烷浸漬） | 微弧氧化電源系統 |
| 性能檢測 | 渦流探傷（ET）+水壓試驗（1.5倍工作壓力） | 自動化檢測線 |
六、維護與壽命管理
| 維護策略 | 操作規范 | 周期 | 檢測工具 |
| 生物膜清理 | 高壓水槍（壓力50-80MPa）+超聲波振蕩（頻率20kHz） | 每6個月 | 內窺鏡+生物膜厚度儀 |
| 涂層健康監測 | 電化學阻抗譜（EIS）分析，阻抗值＜1×10?Ω·cm2時預警 | 每年 | 便攜式電化學工作站 |
| 陽極消耗評估 | 剩余質量測量+腐蝕電流密度計算（≤1μA/cm2為正常） | 每2年 | 電子天平+腐蝕電位儀 |
| 極端環境修復 | 水下機器人（ROV）激光熔覆+原位MAO涂層修復 | 按需 | ROV搭載激光熔覆系統 |
七、國內外標準與產業化對比
| 維度 | 國內現狀 | 國際領先水平（歐美） |
| 材料利用率 | 65-75%（卷管余料多） | 85-90%（精密成型技術） |
| 涂層壽命 | MAO涂層8-12年 | MAO涂層15-20年（德國工藝） |
| 成本競爭力 | ￥1200-2000元/米（TA2管） | ￥800-1500元/米（規模化生產+回收） |
| 深海應用占比 | 10%（水深＜1000米） | 30%（水深＞3000米，如挪威Equinor） |
八、技術挑戰與前沿攻關
| 挑戰領域 | 當前瓶頸 | 突破方向 |
| 超深水耐壓 | 萬米級（100MPa）鈦盤管易氫脆 | Ti-5Al-3Mo-1Zr合金+納米晶化表面處理 |
| 動態腐蝕 | 潮汐能交變載荷下局部腐蝕速率↑50% | 仿生自適應涂層（pH響應型緩蝕劑釋放） |
| 智能維護 | 深海檢測難度大，修復成本高 | 基于AI的水下無人機（AUV）自主檢測與修復系統 |
九、趨勢展望
| 方向 | 2025年目標 | 2030年展望 |
| 材料創新 | Ti-3543（低成本β鈦合金）量產 | Ti-SiC復合材料（導熱↑50%，強度↑30%）商用化 |
| 綠色制造 | 廢鈦回收率≥60% | 零碳冶煉技術（氫還原法）普及 |
| 智能化運維 | 50%深海設備搭載實時腐蝕監測系統 | 全球海洋能源鈦管網數字孿生平臺建成 |
以上內容基于 《海洋工程鈦技術規范》（GB/T 38924-2023）、DNVGL-OS-C501及NACE MR0175標準（截至2023年），結合Equinor、Schlumberger等企業案例總結。如需具體參數或定制方案，請?zhí)峁┰敿毠r（水深、壓力、介質成分等）！
